Kreuzschalter
Info:
Der Kreuzschalter dient zum Ein und Ausschalten von Elektrischen Stromkreisen mit mehr als 2 Schaltstellen.
Für eine Kreuzschaltung werden zwei Wechselschalter und mindestens ein Kreuzschalter benötigt. Man Kann ihn aber auch als normalen Ausschalter verwenden.
Funktionsweise:
Der Kreuzschalter enthält zwei mechanisch verbundene einpolige Umschalter. Bei Betätigung des Schalters wechseln die Kontakte zwischen einer "geraden" Verbindung der zwei Klemmenpaare (Links 1 - Rechts 1 / Links 2 - Rechts 2) auf eine "gekreuzte" Verbindung (Links 1 - Rechts 2 / Links 2 - Rechts 1) .

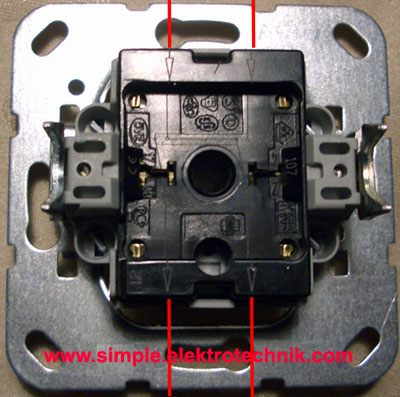

Rückseite des Kreuzschalters:
Eingang 1 Eingang 2
Ausgang 1 Ausgang 2 |
|

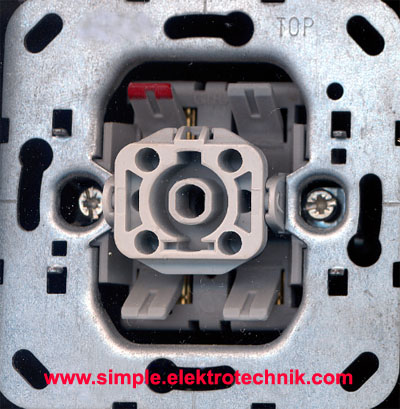

Frontseite des Kreuzschalters: |
 |
Folgendes wird dazu benötigt:
⇒ Kreuzschalter AP
⇒ Kreuzschalter UP
⇒ Wago Klemmen
⇒ Isolierband
⇒ Aderendhülsen
⇒ Crimpzange
Allgemeiner Sicherheits Hinweis:
Das arbeiten mit Strom kann Lebensgefährlich sein und sollte daher auch nur von Fachleuten ausgeführt werden!! Grundsätzlich gilt: Alle Arbeiten an Teilen, die unter Spannung stehen, sind verboten.
Daher muss man vor den Arbeiten die Anlage freischalten. Unter Freischalten versteht man, das die Spannung an einer Anlage abgeschaltet wird.
Dies kann man zum Beispiel erreichen durch:
- Ausschalten des Leitungsschutzschalter
- Herausdrehen von Schmelzsicherungen
- Ziehen von NH-Sicherungen
- Ausschalten von Fehlerstromschutzschalter
- Ausschalten von Motorschutzschalter
- Ausschalten des Hauptschalters
- Bei Elektrogeräten mit Stecker, den Stecker ziehen.
Vorschriften zu elektrischen Leitungen und deren Verlegung, zu Installationsbereichen, zur Absicherung und Schutz von Stromkreisen etc. durch VDE sowie die TAB des zuständigen Energieversorgers sind immer ohne Ausnahme einzuhalten. Nötigenfalls sollte sich entsprechende Fachliteratur aus dem Buchhandel oder direkt bei Ihrem Energieversorger zugelegt und zu Rate gezogen werden.
