Serien-Taster

Info:

Der Serien - Taster dient zum kurzzeitigem senden eines Stromimpuls zum Beispiel zu einem Treppenhaus-Automat oder zu einer Klingel (Gong) ....

Er arbeitet genauso wie ein normaler einfacher Taster, nur dass es nicht eine Tast-Stelle hat, sondern 2 in einem.

Er wird zum Beispiel in der Treppenhausschaltung oder auch in der Stromstoßschaltung verwendet.
Ein Serien-Taster ist im Prinzip wie zwei normale Taster, elektrisch komplett getrennt, in einem.
Er wird dort verwendet, wo zum Beispiel kein Platz für 2 getrennte Taster vorhanden ist.



Funktionsweise:

Durch betätigen des Tasters 1 wird ein Kontakt vom Eingang 1 zum Ausgang1,4 hergestellt. Beim Loslassen des Tasters wird ein Kontakt zum Ausgang 1,2 hergestellt. So kann man ihn entweder als Stromkreis - Unterbrecher oder als Stromkreis - Schließer verwenden.

Durch betätigen des Tasters 2 wird ein Kontakt vom Eingang 2 zum Ausgang2,4 hergestellt. Beim Loslassen des Tasters wird ein Kontakt zum Ausgang 2,2 hergestellt. So kann man ihn entweder als Stromkreis - Unterbrecher oder als Stromkreis - Schließer verwenden.

Diese "Beiden Taster" sind elektrisch getrennt, also wenn Sie mit allen 2 Taster nur einen Stromkreis Schalten, müssen Sie Eingang 1 und Eingang 2 mit einer kleinen Drahtbrücke verbinden.



Rückseite des Serien-Tasters:



Ausgang 2,2      Ausgang 2,4

Eingang 2

Serien Taster rückseite simple elektrotechnik

Eingang 1

Ausgang 1,2      Ausgang 1,4



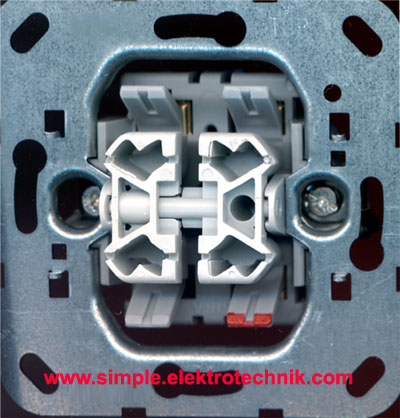

Frontseite des Serien-Tasters:

 Serienschalter Frontseite simple elektrotechnik



Folgendes wird dazu benötigt:


Serientaster AP
Serientaster UP
Wago Klemmen
Isolierband
Aderendhülsen
Crimpzange

Allgemeiner Sicherheits Hinweis:

Das arbeiten mit Strom kann Lebensgefährlich sein und sollte daher auch nur von Fachleuten ausgeführt werden!! Grundsätzlich gilt: Alle Arbeiten an Teilen, die unter Spannung stehen, sind verboten.

Daher muss man vor den Arbeiten die Anlage freischalten. Unter Freischalten versteht man, das die Spannung an einer Anlage abgeschaltet wird.
Dies kann man zum Beispiel erreichen durch:

  • Ausschalten des Leitungsschutzschalter
  • Herausdrehen von Schmelzsicherungen
  • Ziehen von NH-Sicherungen
  • Ausschalten von Fehlerstromschutzschalter
  • Ausschalten von Motorschutzschalter
  • Ausschalten des Hauptschalters
  • Bei Elektrogeräten mit Stecker, den Stecker ziehen.

Vorschriften zu elektrischen Leitungen und deren Verlegung, zu Installationsbereichen, zur Absicherung und Schutz von Stromkreisen etc. durch VDE sowie die TAB des zuständigen Energieversorgers sind immer ohne Ausnahme einzuhalten. Nötigenfalls sollte sich entsprechende Fachliteratur aus dem Buchhandel oder direkt bei Ihrem Energieversorger zugelegt und zu Rate gezogen werden.
